Yale耶鲁YJL VFD 变频电动环链葫芦
耶鲁YJL VFD系列专为重工业场景设计，提供250-2000kg载荷范围的精准吊装解决方案。集成双速变频控制技术（0.5-10m/min无级调速）与H4(M5+)工作制，适配高频率、高精度作业需求。全系通过NEMA3R外壳认证，配备IP65防护控制手柄及24V安全电压系统，满足冶金、汽车制造等严苛环境下的安全与效率要求。
优点 & 特点
智能变频驱动系统
双速变频电机（F级绝缘）支持多段速调节，启动/停止加速度≤0.3m/s²，实现载荷毫米级定位精度（±1.5mm）。
油浸式合金钢齿轮箱（AGMA 8级精度）运行噪音≤60dB，传动效率提升25%，终身免维护设计。
重工业级结构设计
铸铝本体（抗拉强度≥200MPa）紧凑轻量化，适配平面/锥形工字钢（轨宽100-600mm可调），安装空间节省30%。
5窝轮链轮（硬度HRC 55-60）与镀锌强化链条（DIN 5685-8A）精密啮合，链条磨损率降低50%。
多重安全防护
机械-电子双过载保护（阈值±5%可调）联动交流盘式制动器（断电0.3秒自锁），超载事故率降低95%。
上下限位装置（触发误差±2mm）与IP65防尘防水手柄，符合EN 13157安全规范。
灵活扩展配置
可选配铜/不锈钢材质小车车轮（摩擦系数≤0.1），支持手动/单双速电动小车（行走速度5-20m/min）。
镀锌链条（盐雾测试≥720h）及高精度限位开关（CE认证）满足腐蚀性环境需求。
全球合规认证
电机防护等级IP54（IEC 60529），控制单元符合NEMA3R防腐蚀标准，适配全球工业电压（380-480V/50-60Hz）。
技术参数

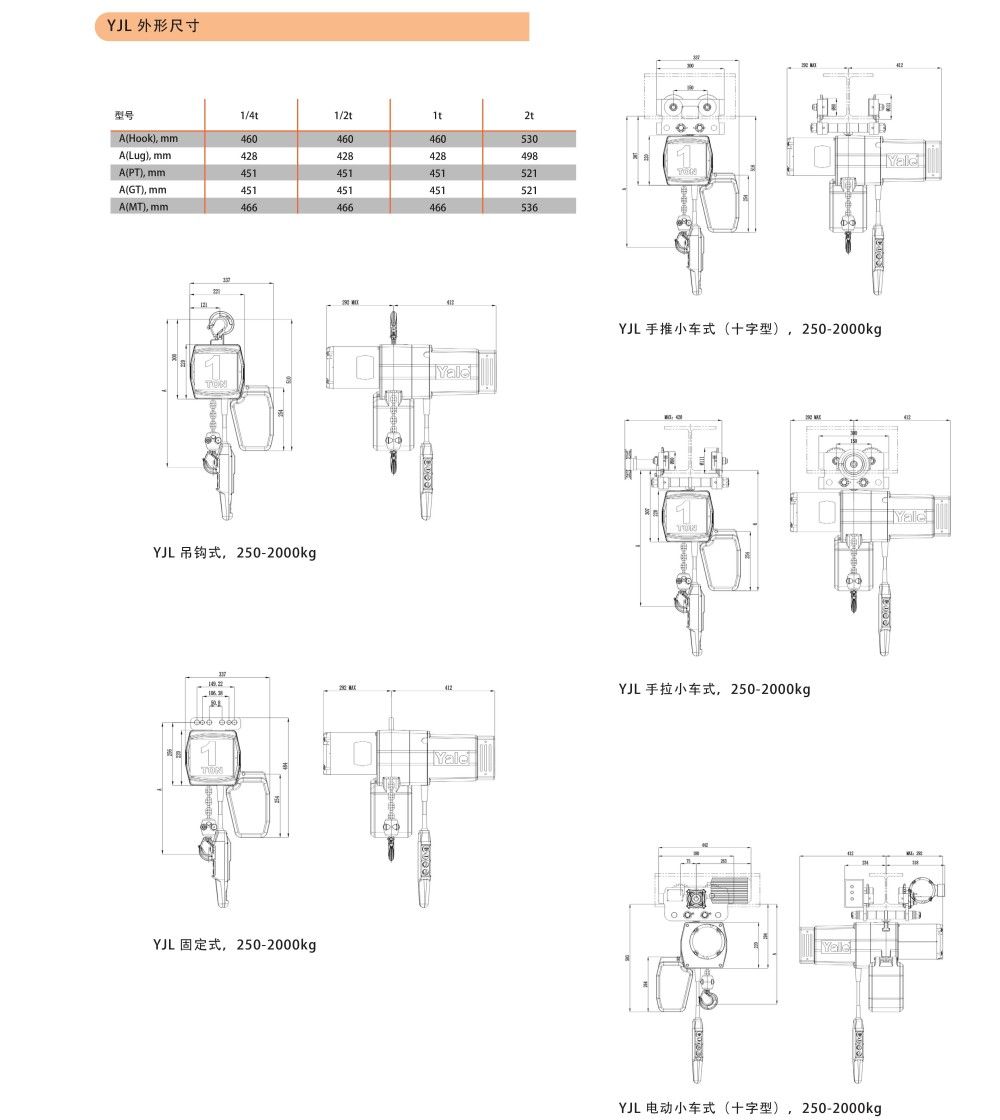

YJL VFD 技术参数（吊钩式 / 固定式）
| 型号 | 额定载荷 kg | 标准起升高度 m | 起升速度 ** m/min | 马达功率 kW | 下吊钩链条数 | 净空 mm（吊钩式 / 固定式） | 净重 kg（吊钩式 / 固定式） |
|---|---|---|---|---|---|---|---|
| YJL 1/4-VFD(*) | 250 | 3 | 10 – 1.7 | 0.75 | 1 | 460 / 428 | 35 / 35 |
| YJL 1/2-VFD(*) | 500 | 3 | 10 – 1.7 | 0.75 | 1 | 460 / 428 | 41 / 41 |
| YJL 1-VFD(*) | 1000 | 3 | 5 – 0.8 | 0.75 | 1 | 460 / 428 | 42 / 42 |
| YJL 2-VFD(*) | 2000 | 3 | 2.5 – 0.4 | 0.75 | 2 | 530 / 498 | 46 / 46 |
YJL VFD 技术参数（手推式 / 手拉式小车）
| 型号 | 额定载荷 kg | 标准起升高度 m | 工字钢宽度 ** mm | 最小转弯半径 m | 净空 mm | 净重 kg（手推式 / 手拉式） |
|---|---|---|---|---|---|---|
| YJL 1/4-VFD(*) | 250 | 3 | 65 – 222 | 1.15 | 451 | 53 / 54 |
| YJL 1/2-VFD(*) | 500 | 3 | 65 – 222 | 1.15 | 451 | 59 / 62 |
| YJL 1-VFD(*) | 1000 | 3 | 65 – 222 | 1.15 | 451 | 60 / 63 |
| YJL 2-VFD(*) | 2000 | 3 | 65 – 222 | 1.15 | 521 | 64 / 67 |
